BIGTREETECH Kraken V1.0

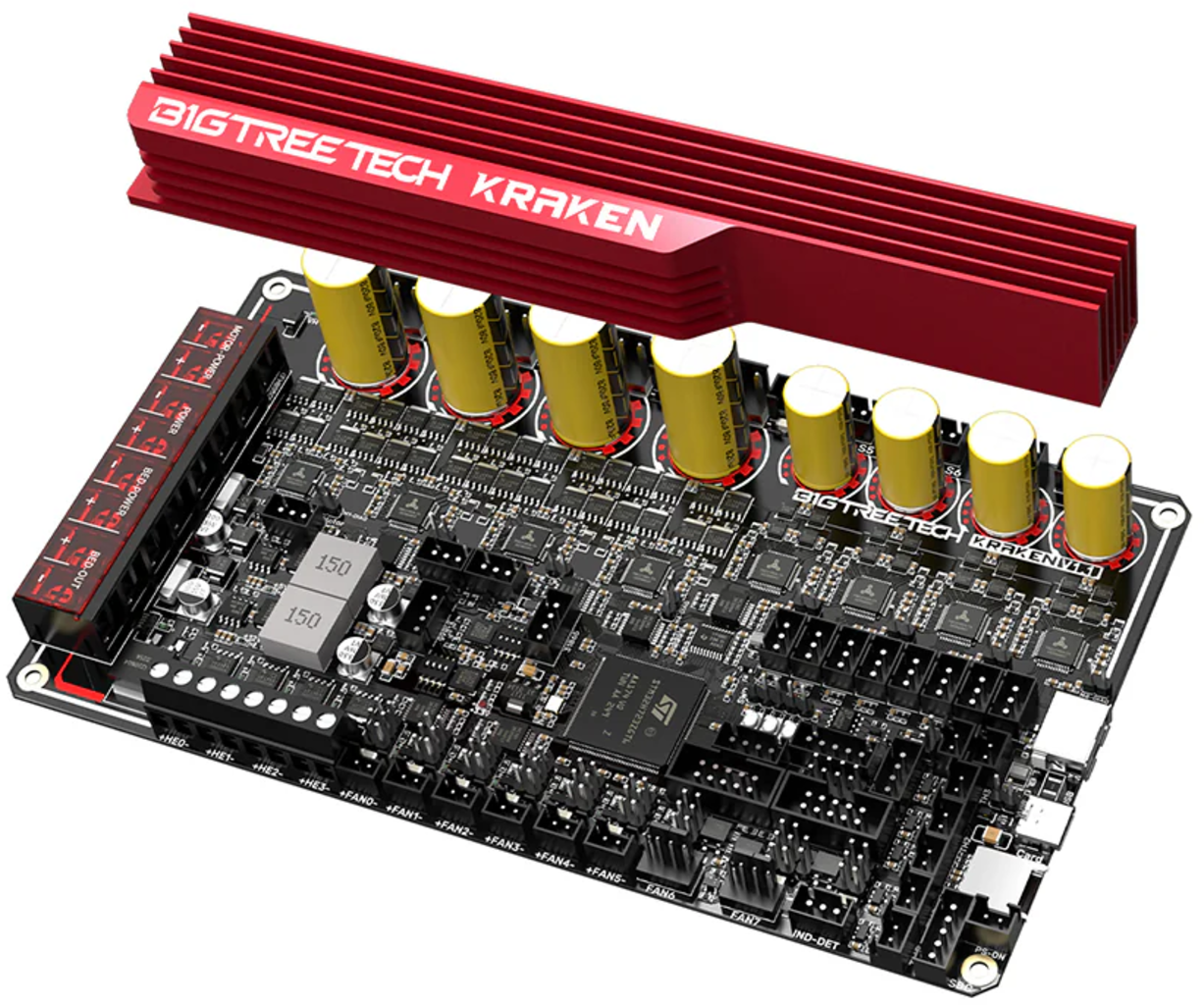

A BIGTREETECH Kraken V1.0 é uma placa-mãe de 32 bits projetada especificamente para impressoras de alta capacidade. A placa-mãe possui um driver de motor de passo de alta tensão e alta corrente integrado, o que facilita a conexão com drivers de alta tensão e reduz significativamente a complexidade da caixa. A placa Kraken, que poupa espaço, está equipada com dissipadores de calor em design ID para uma dissipação de calor eficaz.

Microcontrolador STM32H723ZGT6 para mais potência

Com o microcontrolador STM32H723ZGT6, compatível com Marlin, Klipper e RRF, podes aumentar significativamente o desempenho da tua impressora 3D.

⇒ Frequência principal de 550 MHz 32-bit, processador ARM Cortex-M7 com núcleo de alto desempenho.

Compatibilidade ampla para controlo sem esforço

A placa-mãe Kraken possui 8 drivers TMC2160. Como estes suportam uma ampla gama de tensões de 24V-60V, não só é garantida uma compatibilidade perfeita, mas o desempenho e a eficiência da tua impressora 3D de grande capacidade também são significativamente aumentados. Ao mesmo tempo, há uma redução de 52% na geração de calor, o que significa que os componentes individuais têm uma vida útil mais longa e podem suportar cargas elevadas.

Operação simultânea de duas cabeças de impressão

Um potente chip H723 com ligações especiais permite o funcionamento simultâneo de duas cabeças de impressão. Isso permite que ambas as cabeças de impressão executem a sua função sem problemas e maximizem a eficiência geral da impressora 3D sem comprometer a qualidade.

Graças a duas interfaces CAN, ambas as cabeças de impressão podem ser ligadas simultaneamente à EBB (Extruder Breakout Board) para permitir configurações de impressão 3D versáteis.

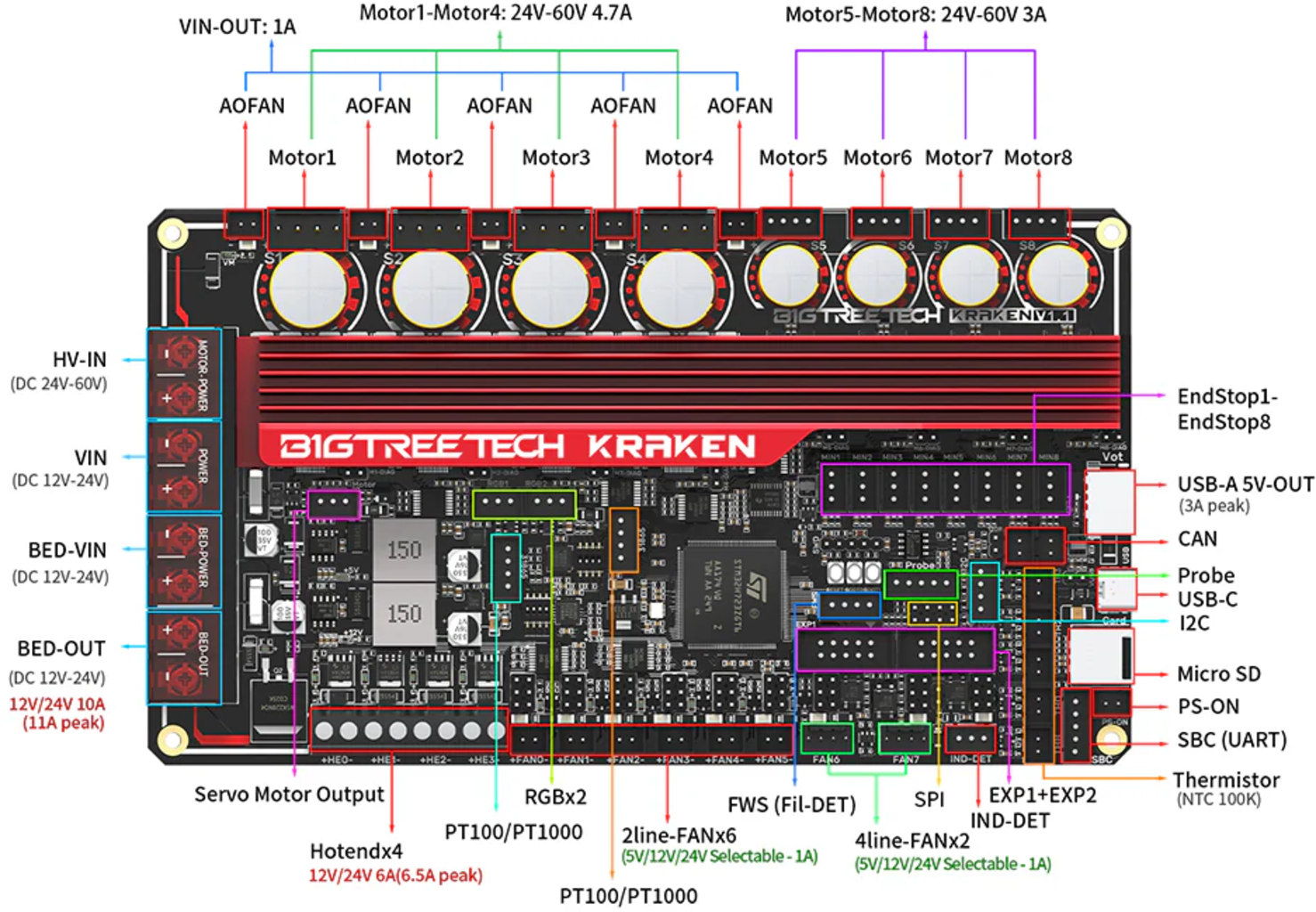

Conectividade versátil

A placa-mãe pode ser conectada a computadores de placa única (SBC) externos, como BTT PI e Raspberry Pi, para maior flexibilidade. Uma interface separada para a fonte de alimentação oferece facilidade de uso adicional.

Suporta controlo preciso da temperatura

Para um controlo preciso da temperatura, a motherboard Kraken suporta dois canais MAX31865 e dois canais com resistências PT100/PT1000.

Saída de Corrente Alta

O Kraken possui soquetes M1-M4 para saída de até 8A e soquetes M5-M8 para saída de até 3A. Desta forma, a compatibilidade de motores de alto desempenho pode ser combinada de forma ideal com um controlo melhorado.

Duas tomadas JST com suporte CAN

O módulo CAN garante uma transmissão de dados estável e fiável e uma ligação fácil de duas placas CAN EBB SB2240/2209. Isso permite que um StealthBurner ou outros dispositivos CAN sejam expandidos para funções adicionais.

Proteção total da placa-mãe

► eFuse com proteção de circuito de grau automático:

Um circuito eFuse protege a placa-mãe de potenciais danos e assegura uma fiabilidade duradoura durante uma utilização prolongada. Com desligamento rápido em caso de sobrecarga e autorrecuperação, o eFuse fornece proteção sem manutenção que atende aos mais altos padrões de segurança.

Características: desligamento rápido em caso de sobrecarga, proteção de autorrecuperação, funcionamento a baixas correntes, proteção contra sobrecorrente, proteção contra curto-circuito, proteção contra corrente inversa, proteção contra sobretensão, proteção contra polaridade inversa.

► Proteção contra fugas do termístor:

Os circuitos adicionais de proteção do termístor evitam danos no chip de controlo e asseguram um funcionamento à prova de falhas.

► 4 x 820uF/80V + 4 x 560 uF/80V para uma saída de potência estável.

GITHUB

Incluído no âmbito da entrega:

• 1 x BTT Kraken
• 1 x Caixa de embalagem
• 1 x Cabo USB-C
• 1 x Conjunto de terminais de crimpagem DIY
• 1 x Conjunto de jumpers
• 1 x BTT pato preto
• 1 x Autocolante BTT X clipper
• 1 x Autocolante BTT

Especificações técnicas:
